Descripción

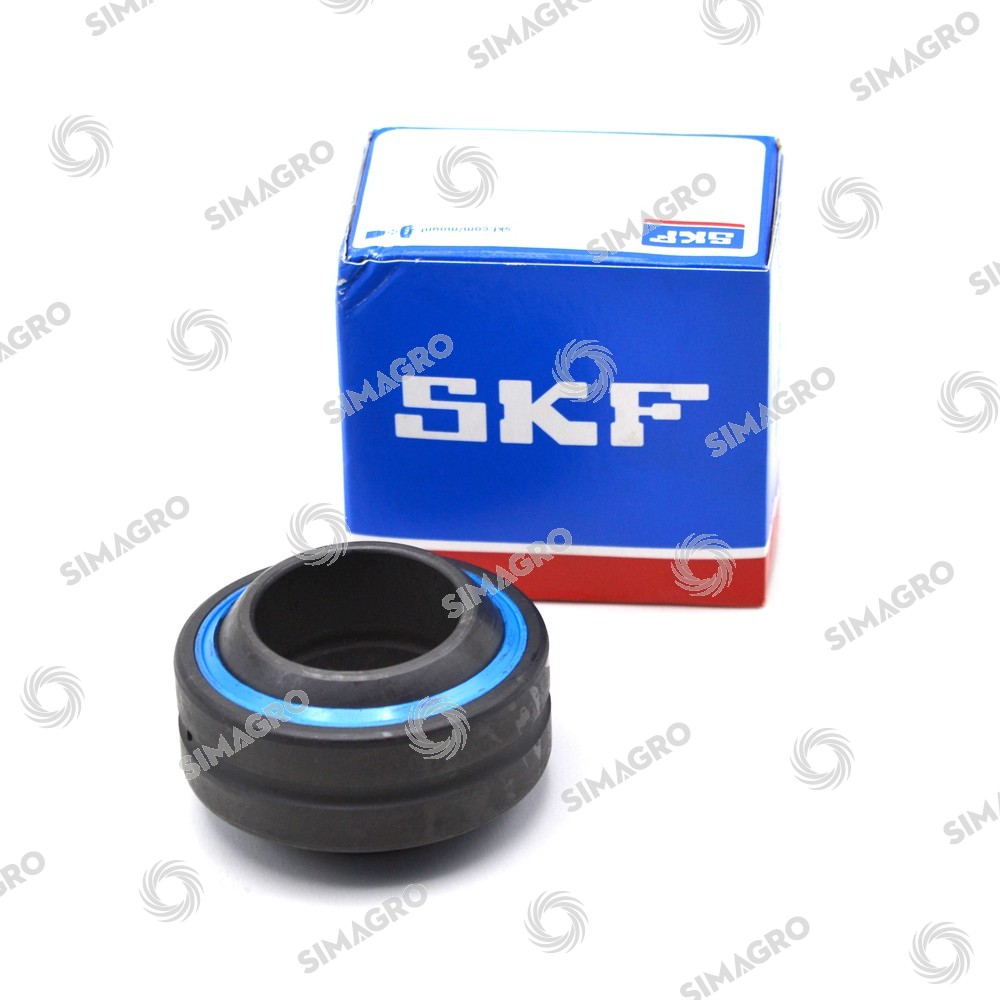

Rótula esférica radial – SKF
Rótula compatible para varias marcas y equipos de maquinaria agrícola
DIMENSIONES
|
30 mm
|
Diámetro del agujero | |
|
55 mm
|
Diámetro exterior | |
|
32 mm
|
Ancho nominal | |
|
20 mm
|
Ancho del aro exterior | |
|
17 °
|
Ángulo de inclinación | |
|
47 mm
|
Diámetro del camino de rodadura del aro interior | |
|
3.8 mm
|
Ancho de la ranura anular de lubricación en el aro exterior | |
|
4 mm
|
Ancho de la ranura anular de lubricación en el aro interior | |
|
2.5 mm
|
Diámetro del agujero de lubricación (aro exterior) | |
|
min. 0.6 mm
|
Dimensión del chaflán del agujero | |
|
min. 1 mm
|
Dimensión del chaflán del aro exterior |
DIMENSIONES DE LOS RESALTES
|
min. 33.7 mm
|
Diámetro del resalte del eje | |
|
max. 34.4 mm
|
Diámetro del resalte del eje | |
|
min. 48.5 mm
|
Diámetro del resalte del soporte | |
|
max. 50.9 mm
|
Diámetro del resalte del soporte | |
|
max. 0.6 mm
|
Radio de acuerdo del eje | |
|
max. 1 mm
|
Radio de acuerdo del soporte |
